Protezione degli edifici e delle strutture dai terremoti e dalle oscillazioni provocate dal vento

Le pareti smorzanti viscose (GVWD) GERB costituiscono una versione speciale dei smorzatori VISCO® tradizionali. L’installazione viene effettuata negli edifici e nelle strutture, in modo da collegare vari piani per ridurre i rapporti di deriva interpiano in caso di vento o sollecitazione sismica. L’elemento GVWD agisce lungo una direzione orizzontale e aumenta lo smorzamento totale della struttura. Le derive interpiano ridotte comportano minori forze e momenti interni, migliorando il comfort, la sicurezza e l’affidabilità.

Protezione degli edifici e delle strutture dai terremoti e dalle oscillazioni provocate dal vento.

Le pareti smorzanti viscose (GVWD) GERB costituiscono una versione speciale dei smorzatori VISCO® tradizionali. L’installazione viene effettuata negli edifici e nelle strutture, in modo da collegare vari piani per ridurre i rapporti di deriva interpiano in caso di vento o sollecitazione sismica. L’elemento GVWD agisce lungo una direzione orizzontale e aumenta lo smorzamento totale della struttura. Le derive interpiano ridotte comportano minori forze e momenti interni, migliorando il comfort, la sicurezza e l’affidabilità.

Protezione degli edifici e delle strutture dai terremoti e dalle oscillazioni provocate dal vento.

Le pareti smorzanti viscose (GVWD) GERB costituiscono una versione speciale dei smorzatori VISCO® tradizionali. L’installazione viene effettuata negli edifici e nelle strutture, in modo da collegare vari piani per ridurre i rapporti di deriva interpiano in caso di vento o sollecitazione sismica. L’elemento GVWD agisce lungo una direzione orizzontale e aumenta lo smorzamento totale della struttura. Le derive interpiano ridotte comportano minori forze e momenti interni, migliorando il comfort, la sicurezza e l’affidabilità.

GVWD tra due piani

(due situazioni tipiche)

GVWD tra due piani

(due situazioni tipiche)

GVWD tra due piani

(due situazioni tipiche)

Gli elementi GVWD sono realizzati con un alloggiamento in acciaio collegato al piano/alla struttura inferiore, un pistone interno collegato al piano superiore e liquido viscoso tra i due. Durante l’eccitazione causata da sismi e da venti forti, lo spostamento relativo tra la struttura superiore e quella inferiore fa sì che il pistone si muova nel liquido viscoso. Vengono generate forze di smorzamento che provocano la dissipazione dell’energia cinetica. In base allo smorzamento richiesto e/o per ottenere spostamenti relativi accettabili tra un piano e l’altro, è possibile selezionare dimensioni diverse degli smorzatori, con livelli di prestazione adeguati. Più smorzatori possono funzionare in parallelo, se necessario.

Le pareti smorzanti viscose GERB sono state sviluppate e progettate per venire incontro alle esigenze degli architetti e degli ingegneri strutturali. Sono disponibili in varie misure, possono essere installate all’interno delle normali strutture delle pareti e sono adatte non solo ai nuovi edifici, ma possono essere utilizzate anche per misure di adeguamento.

Gli elementi GVWD sono realizzati con un alloggiamento in acciaio collegato al piano/alla struttura inferiore, un pistone interno collegato al piano superiore e liquido viscoso tra i due. Durante l’eccitazione causata da sismi e da venti forti, lo spostamento relativo tra la struttura superiore e quella inferiore fa sì che il pistone si muova nel liquido viscoso. Vengono generate forze di smorzamento che provocano la dissipazione dell’energia cinetica. In base allo smorzamento richiesto e/o per ottenere spostamenti relativi accettabili tra un piano e l’altro, è possibile selezionare dimensioni diverse degli smorzatori, con livelli di prestazione adeguati. Più smorzatori possono funzionare in parallelo, se necessario.

Le pareti smorzanti viscose GERB sono state sviluppate e progettate per venire incontro alle esigenze degli architetti e degli ingegneri strutturali. Sono disponibili in varie misure, possono essere installate all’interno delle normali strutture delle pareti e sono adatte non solo ai nuovi edifici, ma possono essere utilizzate anche per misure di adeguamento.

Gli elementi GVWD sono realizzati con un alloggiamento in acciaio collegato al piano/alla struttura inferiore, un pistone interno collegato al piano superiore e liquido viscoso tra i due. Durante l’eccitazione causata da sismi e da venti forti, lo spostamento relativo tra la struttura superiore e quella inferiore fa sì che il pistone si muova nel liquido viscoso. Vengono generate forze di smorzamento che provocano la dissipazione dell’energia cinetica. In base allo smorzamento richiesto e/o per ottenere spostamenti relativi accettabili tra un piano e l’altro, è possibile selezionare dimensioni diverse degli smorzatori, con livelli di prestazione adeguati. Più smorzatori possono funzionare in parallelo, se necessario.

Le pareti smorzanti viscose GERB sono state sviluppate e progettate per venire incontro alle esigenze degli architetti e degli ingegneri strutturali. Sono disponibili in varie misure, possono essere installate all’interno delle normali strutture delle pareti e sono adatte non solo ai nuovi edifici, ma possono essere utilizzate anche per misure di adeguamento.

Dissipazione dell’energia – prestazioni dinamiche tipiche

Forza in funzione della velocità

Forza [kN]

Velocità [mm/s]

Dissipazione dell’energia – prestazioni dinamiche tipiche

Forza in funzione della velocità

Forza [kN]

Velocità [mm/s]

Dissipazione dell’energia – prestazioni dinamiche tipiche

Forza in funzione della velocità

Forza [kN]

Velocità [mm/s]

Caratteristiche

Campi di applicazione

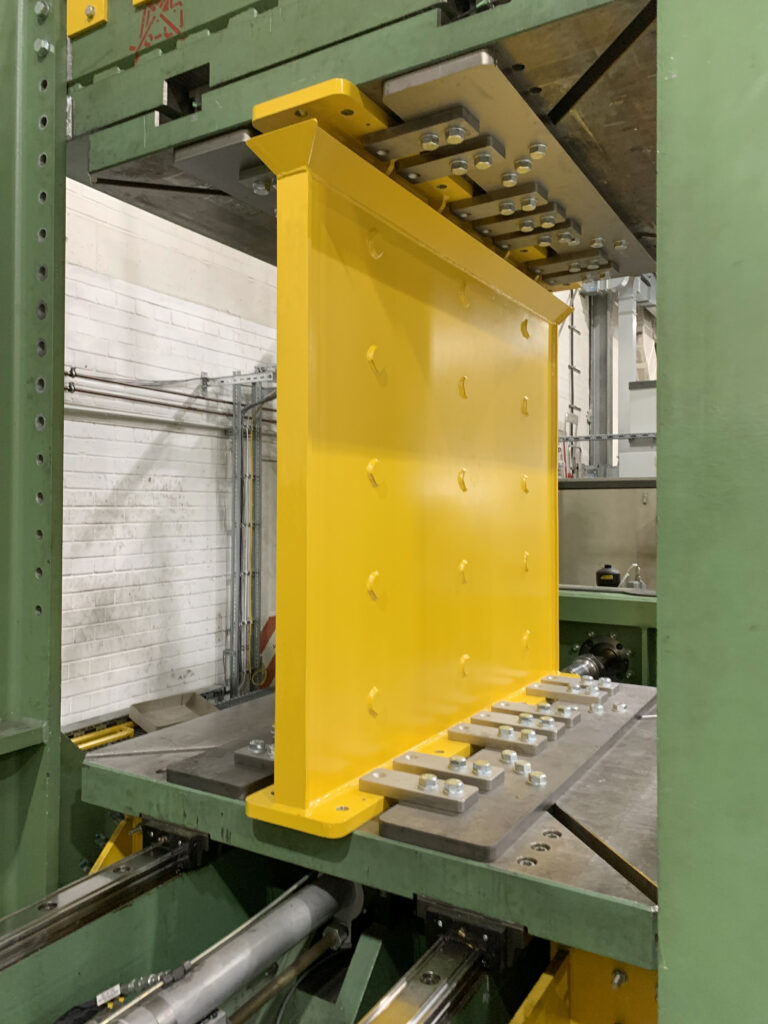

GVWD sul banco di prova

Caratteristiche

Campi di applicazione

GVWD sul banco di prova

Caratteristiche

Campi di applicazione

GVWD sul banco di prova

Settori di applicazione

Settori di applicazione

Settori di applicazione
